工厂人行通道闸机方案

      互联网工厂人行通道闸机系统，是上海金柚子软件开发有限公司采用了的一体化设计，将人员信息管理、数据采集中心、考勤设备管理、考勤制度设置以及WEB查询统计等充分融于一体，轻松实现大容量的分布式考勤管理，数据的集中采集。三辊闸是人流通道的控制设备,也是上海金柚子工厂人行通道闸机方案里面的重要硬件部分。主要用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。三辊闸的使用可以使人流有序的通过通道，起到人性化的管理作用。

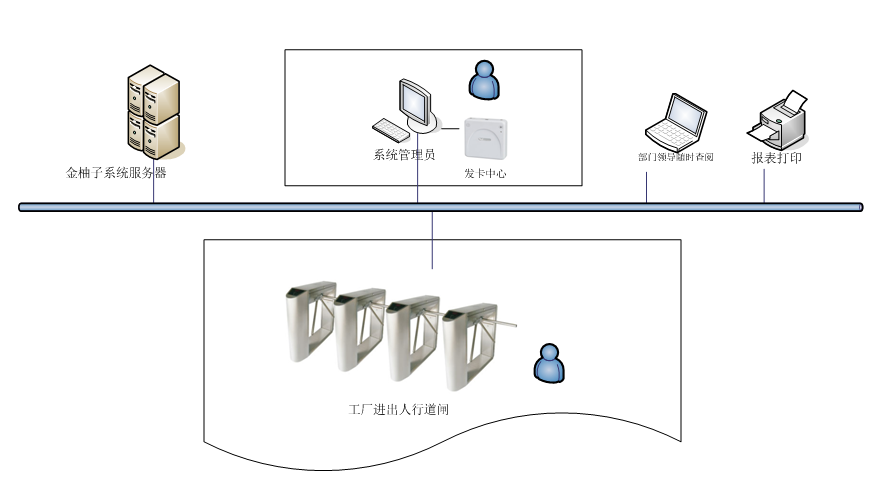

      上海金柚子人行通道闸机系统，通过网页访问，B/S架构，领导及部门经理如需查看，不需要另外安装系统，使用方便；采用非接触式智能技术，研制开发的智能系统。以下是互联网人行通道闸机系统总体网络结构图。

(1)智能IC卡：系统采用非接触式智能卡，又称射频卡，成功的解决了一卡多用、保密、无磨损、操作简便等多种问题，大大提高了系统的实用性。

(2)扩容方便：计算机与智能三辊闸采用RS485总线通讯，因此扩容方便。即当安装了相应的控制系统后，根据需要，若须增加智能三辊闸数量，硬件仅须增加相应的智能三辊闸，软件对新增设备进行设置即可。

(3)脱机运行：智能三辊闸不仅可与计算机连网运行，而且还可以脱机工作。智能三辊闸根据系统下载的参数，自动判断IC卡是否有效，决定是否开闸，并把开闸记录存于存储器中。

(4)可随意配用智能读卡部分，采用光学原理控制转轴转动，对所接收的信号延时没有要求，转过后立即复位；断电落杆/手动落杆可选。

(5)控制主办带有RS485通讯接口，可扩展成通过软件直接控制三辊闸工作，便于大型通道系统集中统一管理和控制。

具有计数功能，通过外接条屏显示可方便管理人流量。

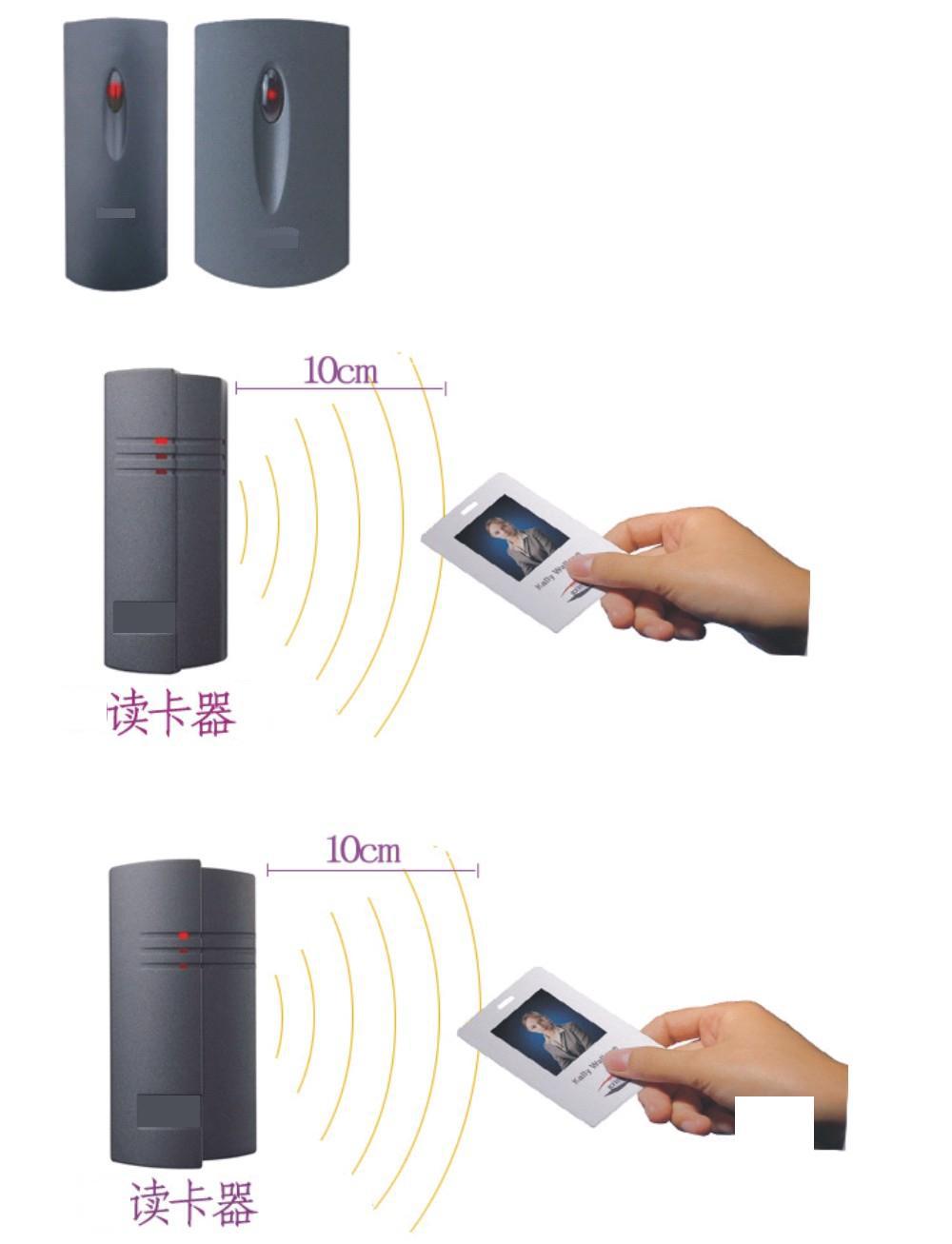

名称：智能读卡器

智能读卡部分主要由：射频读卡器、控制器组成，主要起读取用户卡的信息，辨别卡的合法性，同时发出是否开闸的指令。

读写器的主要技术指标

• CPU：AT89C52，8K EEPROM

• 射频载设频率：13.56MHz

• 射频卡读写操作有效范围：100mm

• 通讯接口：标准485接口/标准232接口

• 数据传输率：9600 bit/s

• 访问射频卡通讯速率：106K bit/s

• 单电源供电12V

• 安全性：三次相互认证（ISO/IEC DIS9798-2）通讯过程中所有数据均加密,以防止信号截取传输密码，写保护

名称：智能三锟闸

整个产品外形采用进口不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通 行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。

◇ 结构：框架结构/不锈钢外壳

◇ 生产工艺：全电脑数控激光切割机生产

◇ 闸杆长：510(mm)

◇ 闸杆承受力：80Kg

◇ 闸杆工作驱动力：3Kg

◇ 闸杆传动方式：数字方式

◇ 闸杆转向：单向、双向（可选）

◇ 灯光提示：通行状态指示

◇ 工作机芯：24V /20W德国技术国产马达

◇ 采用光学工作原理，对输入控制信号没有延时要求

◇ 控制板带有计数功能，LED数字显示功能(可选)

◇ 工作环境：室内、室外

◇ 温度：-40℃ ～ 70℃

◇ 应急措施：自动/手动落杆(可选)

◇ 感应卡读卡口尺寸：配带标准安装支架，或度身定做

◇ 开闸时间：0.2秒

◇ 通行速度：30人/分钟

◇ 输入接口：+12V电平信号　或 继电器开关信号
